  • 产品参数

1、采用三偏心蝶阀,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

2、由于采用焊接结构,使阀门与管道平面达到零泄漏。

3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。


华立阀门DS363H硬密封蝶阀——主要技术参数

公称通经DN(mm)

DN(100~1200)mm、in4~48

公称压力PN(MPa)

强度试验(1.5×PN)密封试验(1.1×PN)

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、蒸汽、热水、油品

驱动方式

蜗轮传动、电动、气动、液动

压力等级

ANSI 150Lb磅级/PN25

焊接标准

GB12224、ANSI B16、25、DIN2559


华立阀门Ds363H硬密封蝶阀——主要零部件材料

零件名称

材料

阀体

碳钢、不锈钢、铬铝钢

蝶板

碳钢、合金钢、不锈钢

阀座

3不锈钢、钴基硬质合金

轴套

不锈钢

阀杆

不锈钢、特殊材料

填料

柔性石墨


华立阀门Ds363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸

公称通经

主要尺寸

公称通经

主要尺寸

in

DN(mm)

L

H1

H

in

DN(mm)

L

H1

H

4

100

190

270

370

18

450

330

535

820

5

125

200

295

390

20

500

350

560

900

6

150

210

308

416

24

600

390

630

980

8

200

230

370

530

28

700

430

670

1100

10

250

250

450

580

32

800

470

800

1300

12

300

270

465

630

36

900

510

850

1370

14

350

290

475

595

40

1000

550

880

1480

16

400

310

505

755

48

1200

630

1000

1690


若有任何疑问,请咨询华立阀门有限公司

电话:0577-67369593 传真:0577-67352393

QQ:353492689 微信:13486731700

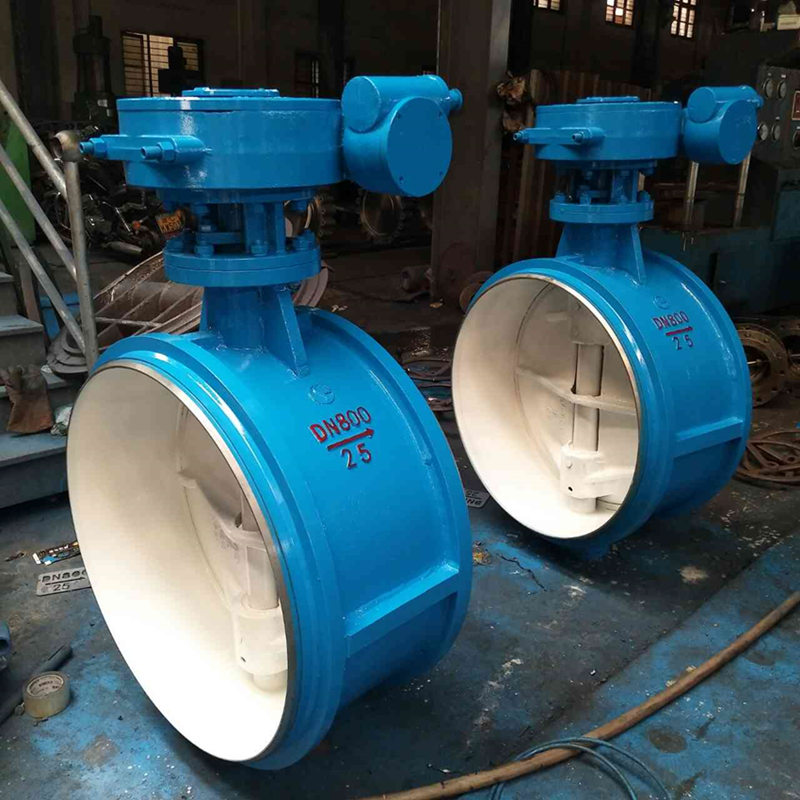

焊接蝶阀D363H
